Консольные одноступенчатые насосы NES, NESO — центробежные несамовсасывающие агрегаты с горизонтальным расположением вала, соответствующие стандарту EN733.
Применение
- Водоснабжение и водоподготовка;
- Системы кондиционирования;
- Системы охлаждения и циркуляции;
- Противопожарные системы;
- Ирригационные системы;
- Технологические системы.
Конструкция

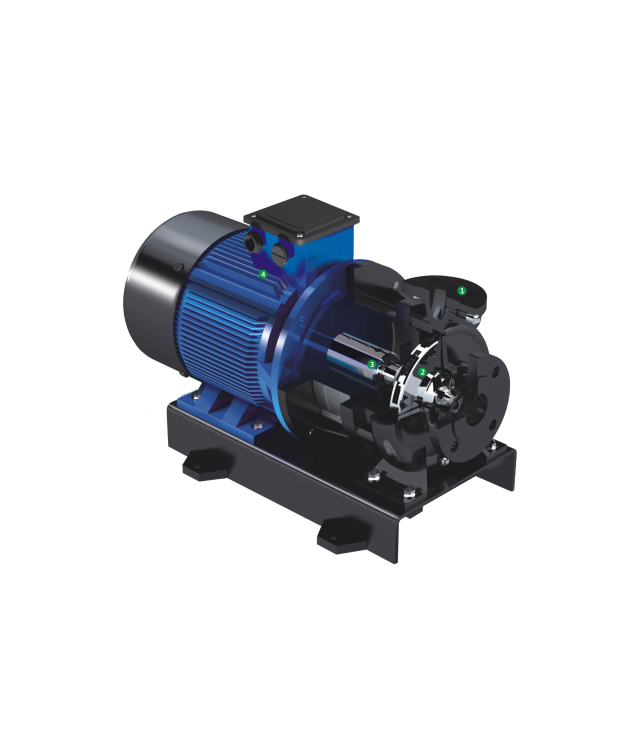

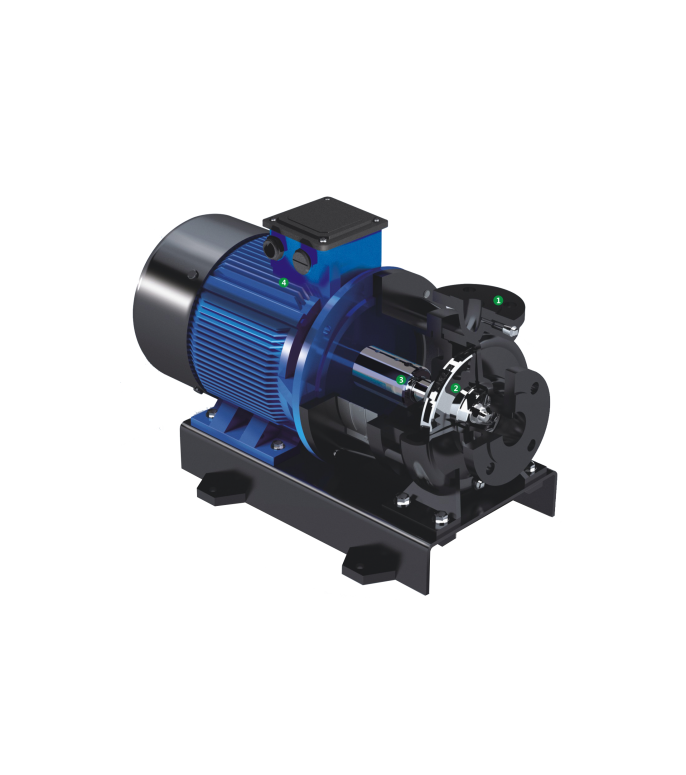

Центробежные несамовсасывающие консольные одноступенчатые насосы с горизонтальным расположением вала, осевым всасывающим и радиальным напорным патрубками. Рабочие колёса гидравлически разгружены от осевой нагрузки. Насос и электродвигатель установлены на общей стальной раме.
Подшипники установлены в чугунном корпусе — обеспечивается точная центровка, отсутствие радиальной вибрации и повышенная жёсткость деталей вращения. Применены шариковые подшипники с консистентной смазкой. Соединение насоса с двигателем — упругая муфта под защитным кожухом. Уплотнение — стандартное торцевое.
Демонтаж подшипникового узла с рабочим колесом и узлом уплотнения выполняется без отсоединения корпуса от трубопроводов. Используются 4 типоразмера корпусов подшипников и валов — детали взаимозаменяемы. Электродвигатель асинхронный, стандарт IEC, исполнение B3/B35.
Маркировка
Серия NES
| NES[1]100[2]-65[3]-200[4]H[5]-30[6]/2[7]S[8]W[9]S[10]Z[11]*[12]PWSE[13] | |
|---|---|
| [1] NES | Тип насоса: центробежный консольно-моноблочный |
| [2] 100 | Диаметр всасывающего патрубка, мм |
| [3] 65 | Диаметр напорного патрубка, мм |
| [4] 200 | Номинальный диаметр рабочего колеса, мм |
| [5] H | Конструкция с усиленным валом |
| [6] 30 | Мощность электродвигателя, кВт |
| [7] 2 | Число полюсов двигателя |
| [8] S | Подключение: S – 3-фазное (≤3 кВт: 220/380В, >3 кВт: 380В); D – 1-фазное (220В); B – только насосная часть |
| [9] W | Частота: W – 50 Гц; L – 60 Гц |
| [10] S | Материал рабочего колеса / проточной части: H – чугун HT200; S – SS304; N – SS316; R – SS316L; F – SS304 (проточная); L – SS316 (проточная); K – SS316L (проточная); X – специальное исполнение |
| [11] Z | Комплектация: Z – насос на раме-основании; (пусто) – без рамы |
| [12] * | Специальная версия под индивидуальный заказ |
| [13] PWSE | Опции: PW – датчики PT100 в обмотке э/д; SE – исполнение для гликоля (SIC/SIC, EPDM); SV – уплотнение SIC/SIC, Viton; SF – уплотнение SIC/SIC, FFKM; I – изолированный подшипник; Ex1/Ex2/Ex3 – взрывозащищённый э/д; X – другая опция |
Серия NESO
| NESO[1]100[2]-65[3]-200[4]H[5]-30[6]/2[7]S[8]W[9]S[10]Z[11]*[12]PWSE[13] | |
|---|---|
| [1] NESO | Тип насоса: центробежный консольный |
| [2] 100 | Диаметр всасывающего патрубка, мм |
| [3] 65 | Диаметр напорного патрубка, мм |
| [4] 200 | Номинальный диаметр рабочего колеса, мм |
| [5] H | Конструкция с усиленным валом |
| [6] 30 | Мощность электродвигателя, кВт |
| [7] 2 | Число полюсов двигателя |
| [8] S | Подключение: S – 3-фазное (≤3 кВт: 220/380В, >3 кВт: 380В); D – 1-фазное (220В); B – только насосная часть |
| [9] W | Частота: W – 50 Гц; L – 60 Гц |
| [10] S | Материал рабочего колеса / проточной части: H – чугун HT200; S – SS304; N – SS316; R – SS316L; F – SS304 (проточная); L – SS316 (проточная); K – SS316L (проточная); X – специальное исполнение |
| [11] Z | Комплектация: Z – насос на раме-основании; (пусто) – без рамы |
| [12] * | Специальная версия под индивидуальный заказ |
| [13] PWSE | Опции: G – сальниковый тип уплотнения; PW – датчики PT100 в обмотке э/д; SE – исполнение для гликоля (SIC/SIC, EPDM); SV – уплотнение SIC/SIC, Viton; SF – уплотнение SIC/SIC, FFKM; I – изолированный подшипник; Ex1/Ex2/Ex3 – взрывозащищённый э/д; X – другая опция |
