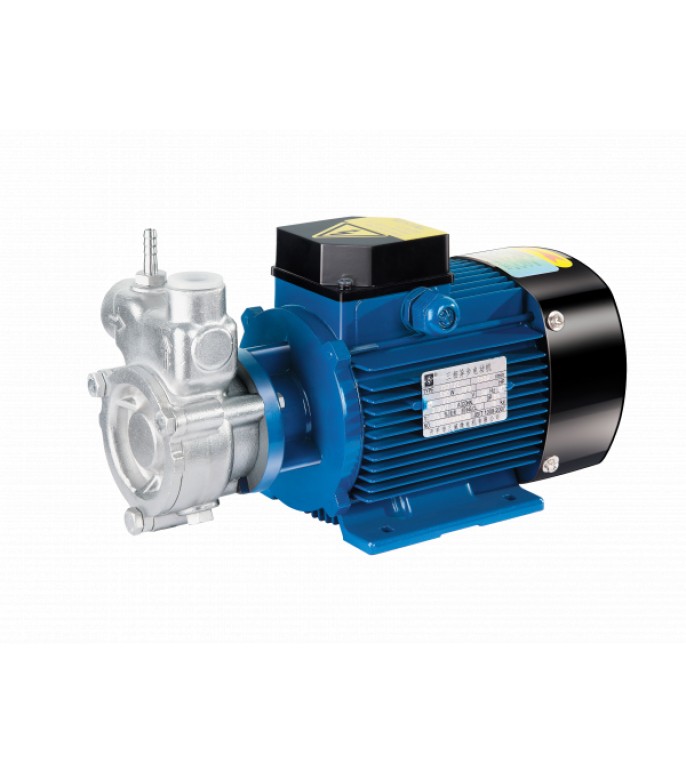

Самовсасывающие вихревые электронасосы из нержавеющей стали или газожидкостные электронасосы – смесители.
Диапазон подач
0,4 м³/ч ~ 18 м³/ч
Напор
10 м ~ 70 м
Мощность
0,55 ~ 7,5 кВт
Температура перекачиваемой среды
-15°С ~ +105°С
Применение
Оборудование по обработке газожидкостных смесей, по подготовке озонированной воды, по биологической обработке;
Подача тепло- или хладоносителей для устройств регулирования температуры;
Системы фильтрации: откачивание с подземных резервуаров и подача под высоким давлением легколетучих жидкостей (газолин, бензин, различные растворители и т.д.);
Аэрозольная обработка воды, пищевых продуктов, химических растворов и отходов;
Основное применение – продолжительная работа, изменение гидравлического давления, водоснабжение высотных зданий, впрыск воды в резервуары высокого давления, подача воды в проточный нагреватель;
Перекачка пенящейся жидкости, подача жидкости по длинным горизонтальным трубопроводам, где возможно возникновение воздушных "мешков".
Конструкция
Насосные агрегаты состоят из двух основных частей (проточная часть и электродвигатель) и монтируются на общем рамном основании. Соединение валов осуществляется с помощью упругой муфты, которая в целях безопасности ограждена защитным кожухом. Подшипники установлены в едином корпусе насосной части, что обеспечивает точную центровку, отсутствие радиальной вибрации, улучшает жесткость деталей вращения. В качестве опор используются шариковые подшипники.
Насосы QY/QYL могут всасывать воду и газ одновременно, смешивая их и нагнетая полученную смесь в систему. В процессе смешивания образуются ультрамаленькие воздушные пузыри 20-30 мкм.
QY/QYL имеют стабильные рабочие характеристики, высокую эффективность и низкий уровень шума, но главным достоинством является возможность создавать качественные газожидкостные смеси.
При использовании в системах подготовки и перекачки газожидкостных смесей и суспензий насосы данной серии позволяют существенно уменьшить затраты на оборудование. Воздушные компрессоры, различные смесители, воздушные резервуары под высоким давлением – могут не использоваться.
При использовании насосов в системах озонирования воды, можно значительно сократить расходы на оборудование (не требуются смесители и окислительные колонны).
Насосы обладают простой и надежной конструкцией, которая также обеспечивает доступность ремонта и технического обслуживания.
QY / QYL — предназначены для подачи чистой жидкости с низкой вязкостью, жидкостей насыщенных газами.
QYB / QYLB — предназначены для подачи взрывопожароопасной чистой жидкости с низкой вязкостью, жидкостей насыщенных газами, а также для получения газожидкостных смесей.
Электродвигатель
В качестве привода насосного агрегата используется трехфазный асинхронный электродвигатель.
Класс энергоэффективности IE2;
Степень защиты: IP55;
Класс изоляции: F;
Стандартное напряжение 50 Гц: 1х220В; 3x380В.
Условия эксплуатации
QY и QYL предназначены для перекачивания чистых жидкостей с маленькой вязкостью или жидкостей, содержащих небольшие включения. Также такие насосы подходят для перекачивания взрывоопасных легковоспламеняющихся жидких сред.
Температура жидкости: от -15°С до 120°С;
Максимальная температура окружающей среды: +40°С;
Газожидкостное соотношения 1:9 (расход газа 8-10% от расхода жидкости);
Всасывающий патрубок: горизонтальный; патрубок нагнетания: вертикальный.
Маркировка
40[1]QY[2]L[3](B)[4]–6[5]/6[6]S[7]S[8]
[1] 40 Диаметр всасывающего патрубка, мм
[2] QY Тип насоса:
Cамовсасывающий насос-флотатор
[3] L Вал электродвигателя и насосной части связаны через муфту
[4] (B) Взрывозащищенное исполнение
[5] 6 Номинальная подача, м3/ч
[6] 6 Частота питающей сети:
6 – 60 Гц
(отсутствие – 50 Гц)
[7] S Подключение:
S – 3-фазное:
≤ 3 кВт – 220/380 В
>3кВт – 380 В
D – 1-фазное (220 В)
B – насос со свободным концом вала (без электродвигателя)
[8] S Материалы проточной части:
S – нержавеющая сталь SS304
L – нержавеющая сталь SS316
